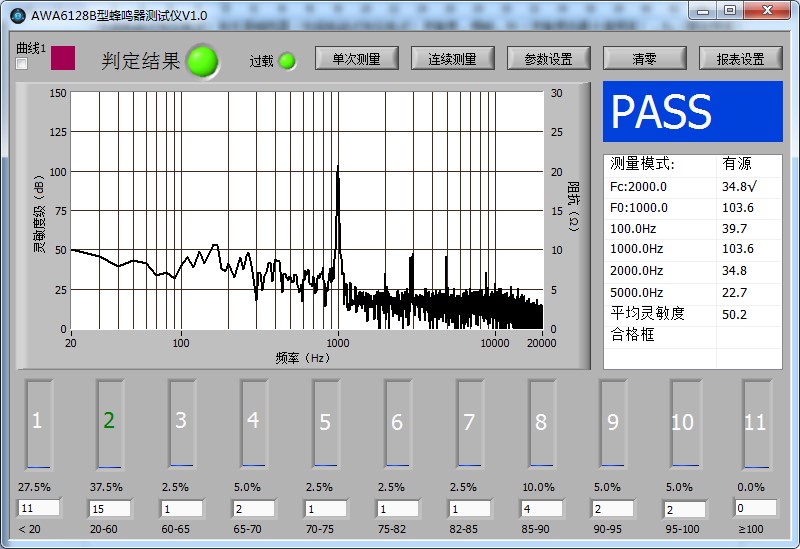

有源蜂鳴器測試界面

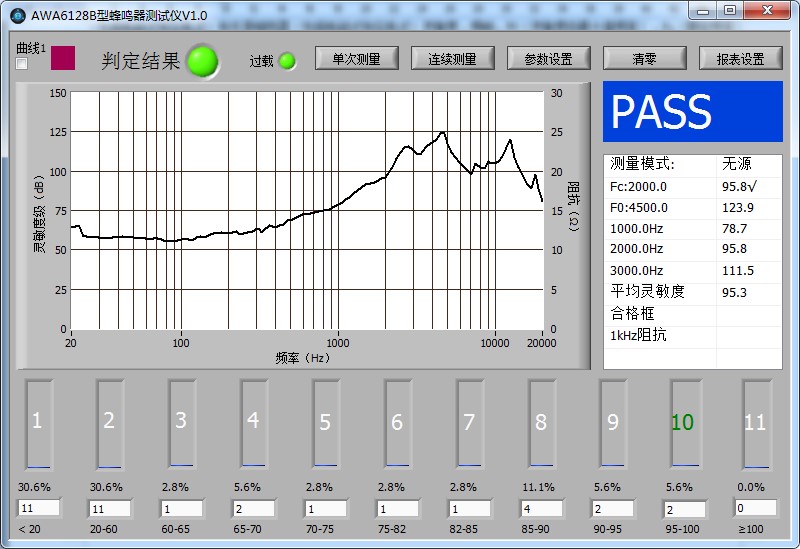

無源蜂鳴器測試界面

概述：蜂鳴器測試儀是專用于蜂鳴器電聲特性測試的儀器。測試儀可以測試包括有源（包括電磁式和壓電式）和無源（包括電磁式和壓電式）兩種類型的蜂鳴器電聲指標。有源蜂鳴器通過輸入蜂鳴器的直流電壓，并選擇輸出方式，在主界面上會顯示在一段頻率范圍內的頻譜曲線，同時在右邊的結果顯示框中顯示最高點的頻率及靈敏度級，蜂鳴器出廠的額定頻率及對應的靈敏度級（頻率可以在參數設置界面自行輸入）。無源蜂鳴器通過輸入信號幅度，并可以自定義輸出的頻率范圍，在所定義的頻率范圍內輸出頻響曲線。同時可以顯示平均靈敏度，諧波失真，阻抗及曲線最高點的頻率及相對應的靈敏度級，同時還可以顯示出廠額定頻率及對應的靈敏度級。測試結束后，根據自定義的標準，簡潔直觀的顯示 PASS/FAIL，自動判斷是否合格。可以和自動分選機臺配合使用，自動判斷是否合格，進行產品分檔，極大的提高了測試效率。

主要技術性能：

有源蜂鳴器測試

1、采用FFT頻譜分析測試方式。

2、信號輸入：頻率范圍：20Hz～20kHz。

 幅度范圍：50 dB～130 dB（傳聲器參考靈敏度-26 dBV/Pa）。

儀器內部直流輸出電壓：0～10 V。

外部放大器直流輸出電壓：0～60 V。

無源蜂鳴器測試

1、采用掃頻測試方式。

2、信號輸入：頻率范圍：20Hz～20kHz?。

 幅度范圍：50 dB～130 dB（傳聲器參考靈敏度-26 dBV/Pa）。

 阻抗范圍：0 Ω～300 Ω。

 儀器內部輸出信號幅度：0～10 V（RMS）。

外部放大器輸出信號幅度：0～60 V （RMS）。

信號類型：正弦波和方波。

3、倍頻程方式：1/6 OCT 、1/12 OCT 和 1/24 OCT。

4、本機噪聲：< -75 dBV（Z 計權）。

5、測量觸發(fā)方式：鼠標、鍵盤或腳踏開關。

6、工作電源：220 V/50 Hz 交流市電。

7、工作條件：環(huán)境溫度：0 ℃～40 ℃
8、尺寸：440 mm×325 mm×151 mm（W×D×H）。
9、重量：8 kg。

相對濕度：20 %～90 %

大 氣 壓：86 kPa～106 kPa。
